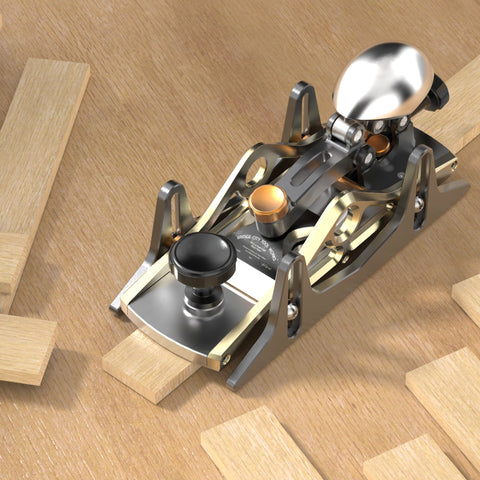

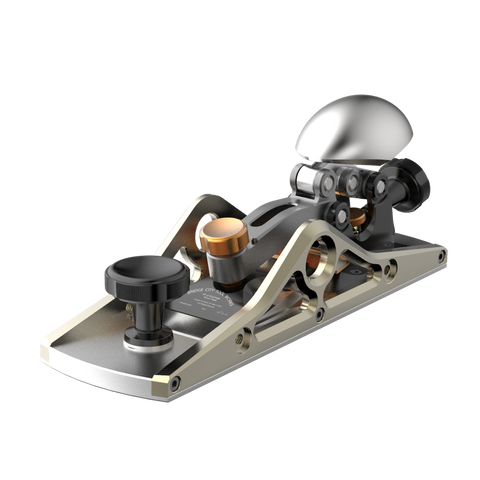

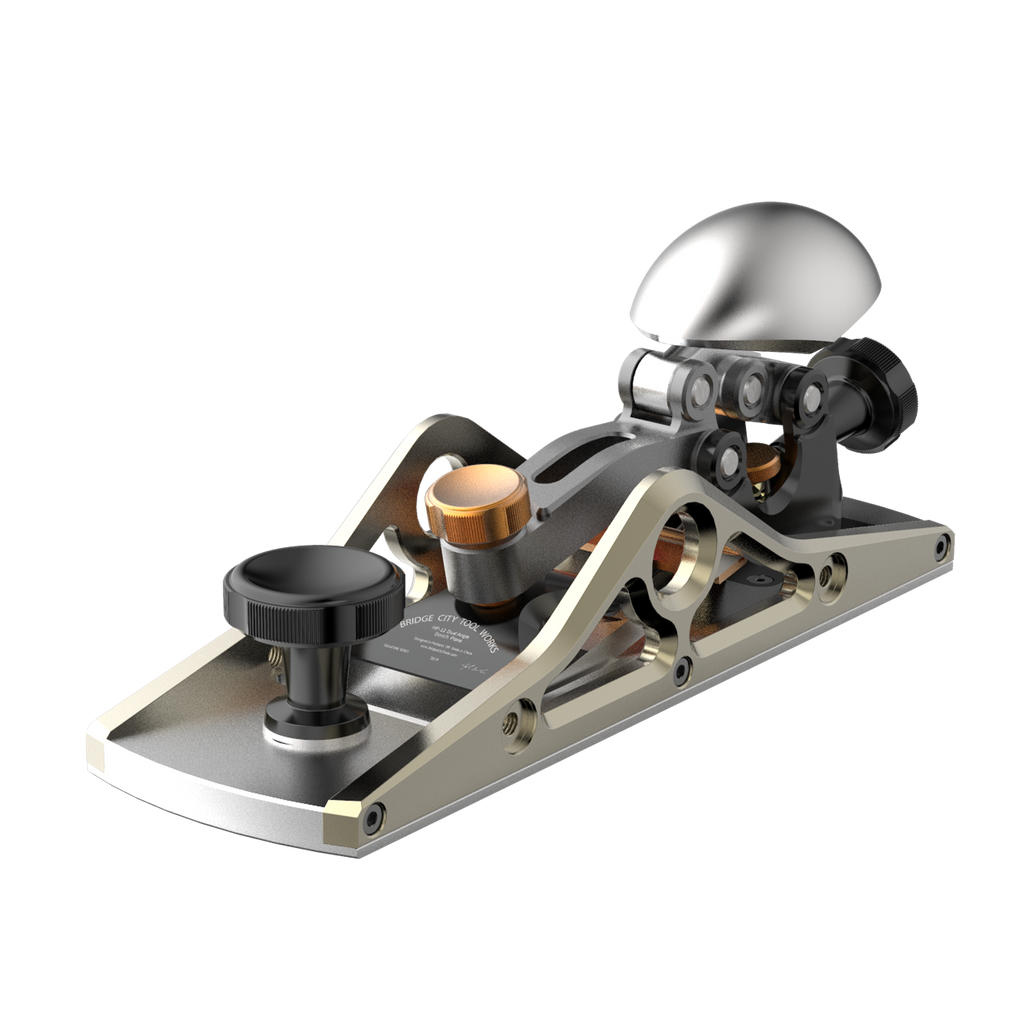

La fabrication d’outils en tant qu’art n’a jamais été aussi évidente que la forme et la fonction du plan à blocs à double angle HP-9v2. Ce rabot à bloc à double angle magnifiquement conçu présente plusieurs caractéristiques distinctives, ce qui en fait l’un des produits les plus intéressants de notre histoire de fabrication d’outils.
VIDÉO D’INTRODUCTION
Des conceptions harmonieuses
En éliminant la goupille transversale traditionnelle que l’on trouve dans la plupart des avions à carrosserie en métal anciens et contemporains, nous avons pu concevoir le corps pour s’adapter aux mains de toutes tailles.
L’appariement des multiples composantes
Les couleurs vous présenteront un plaisir de l’esthétique.
Le fourre-tout arrière solide en acier inoxydable moulé à la cire perdue s’adapte parfaitement aux paumes, créant un design harmonieux qui diffère grandement en apparence des plans de blocs traditionnels basés sur les premiers designs européens.
Le mécanisme à quatre liaisons
pour la tension de la lame
La tension de la lame est obtenue grâce à un mécanisme à quatre liaisons. Déplacer le capuchon vers le bas jusqu’à ce qu’il s’enclenche resserrera la lame.
Les composants de ce mécanisme à quatre liaisons sont usinés CNC à partir d’aluminium massif et anodisés pour obtenir une finition extraordinaire.
Réglage du fer
La profondeur de coupe et l’angle de fer peuvent être ajustés facilement et avec précision à l’aide de la vis mère.
Jeu minimisé
Profondeur de coupe précise à
Incrément de 0,01 mm (0,0004 po)
La lame est ajustée avec un Norris modifié
Mécanisme permettant un avancement extrêmement fin de la lame.
Il y a cinq coupes semi-circulaires fraisées autour du bouton de la vis mère, ce qui permet d’obtenir des ajustements incrémentiels incroyablement petits. La rotation d’une section moletée vers l’une des coupes semi-circulaires à côté augmentera ou diminuera la profondeur de coupe de 0,01 mm (0,0004 po).
La lame
Une lame pour deux fonctions
Protège-lame magnétique
Semelle en acier inoxydable
et plaque de gorge réglable
Devenir un plan d’épaisseur
Certaines des utilisations les plus évidentes de cette fonctionnalité sont les composants d’écran shoji, les boîtes à bijoux, les bandes d’incrustation et d’autres projets où un matériau fin précis est requis. Le plan de bloc à double angle HP-9v2 est le seul plan de bloc disponible aujourd’hui avec cette capacité.

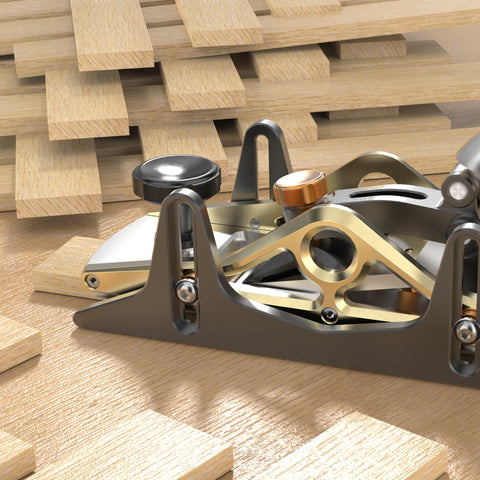

Clôture à double face
Le plan de bloc à double angle HP-9v2 est également doté d’un guide de guidage. En fixant deux poteaux de clôture de chaque côté et en fixant le guide de guidage, vous pouvez raboter des bords carrés et des faces à 45 degrés, ce qui permet aux menuisiers moins qualifiés ou handicapés d’obtenir des résultats précis.
Spécification
Répartition des pièces
Serrage du fer
Mécanisme
Assemblage de clôtures
Corps principal
Assemblage de patins de profondeur
Assemblage de patins de profondeur
Fer à repasser
Réglage du fer
Mécanisme
« Certaines images sur cette page sont des représentations générées par ordinateur du produit et peuvent différer du produit réel. Les couleurs, les textures et d’autres détails peuvent ne pas être représentés avec précision dans les images. Veuillez vous référer à la description et aux spécifications du produit pour plus d’informations.
