HP-6FX Mini Multi-Plane

Découvrez les coupes à la main de profil les plus étonnantes!

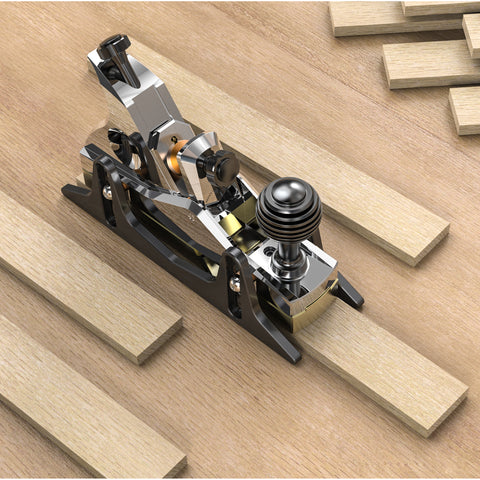

HP-6FX Mini Multi-Plane est un outil de rabotage manuel spécialisé pour couper des formes de profil, y compris des rainures droites, des rainures en V, des rainures d’arc et d’autres formes spéciales sur la surface de la pièce.

John Economaki

En 2004, John Economaki, le fondateur de Bridge City Tool Works, a conçu le légendaire HP-6 Mini Multi-Plane.
En raison de sa grande polyvalence et de son incroyable qualité de coupe de profil, le HP-6 Mini Multi-Plane est rapidement devenu l’outil Bridge City le plus populaire sur le marché.


En 2007, John lance une deuxième génération du Mini Multi-Plane HP-6v2, qui introduit une structure en alliage d’aluminium plus modernisée. Encore une fois, le HP-6v2 Mini Multi-Plane a été très bien accepté par les clients.
Maintenant, en 2022, John a sorti la toute nouvelle troisième génération de Mini Multi-Plane – HP-6FX, qui présente un design contemporain basé sur la technologie de pointe, notamment de l’acier inoxydable de haute qualité, un usinage CNC d’une précision extraordinaire, du meulage, du polissage et une finition avec le revêtement PVD le plus avancé. Tous les kits de coupe (fers, semelles avant et arrière) de HP-6FX sont interchangeables avec les générations précédentes de rabots avec système de fixation à queue d’aronde. Les clients qui possèdent la génération précédente de Mini Multi-Plane avec système de fixation à queue d’aronde peuvent utiliser les nouveaux kits de coupe pour leurs anciennes carrosseries d’avion ou utiliser les anciens kits de coupe pour la nouvelle carrosserie d’avion de manière transparente.
Nous sommes sûrs que le nouveau HP-6FX Mini Multi-Plane poursuivra la légende et fera passer la découpe de profils au niveau supérieur!
Le design unique
HP-6FX Mini Multi-Plane

*Semelles interchangeables
et fers à repasser

*Équipé d’une clôture et de patins de profondeur

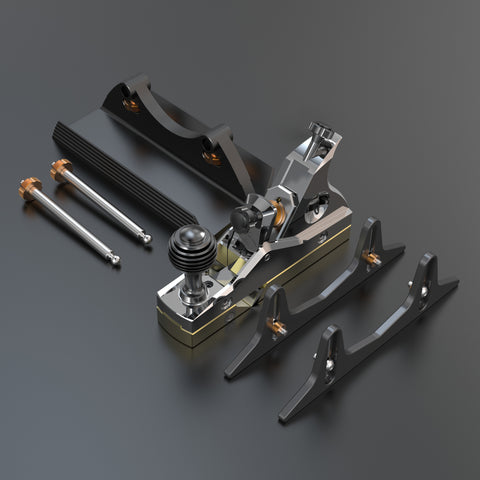

Semelles et fers interchangeables

Le HP-6FX Mini Multi-Plane fonctionne comme un petit système de rabot doté de semelles interchangeables et de fers auto-indexants accouplés. Le même mécanisme de réglage de la lame fonctionne pour tous les fers fournis avec le HP-6FX.By usinant avec précision le « cadre » ou le corps du plan avec des fentes en queue d’aronde, nous avons créé un outil où vous pouvez changer rapidement et facilement la semelle et les fers.
*Tous les kits de profilés du HP-6v2 Mini Multi-Plane (système de fixation en queue d’aronde) sont compatibles avec le corps d’avion HP-6FX.
*Tous les kits de profilés du HP-6 Mini Multi-Plane (système de fixation par vis) ne sont pas compatibles avec le corps d’avion HP-6FX.
Équipé d’une clôture et d’un patins de profondeur

Le corps du HP-6FX a été conçu pour accepter les clôtures et les patins de profondeur de chaque côté du corps, ce qui rend le HP-6FX Mini Multi-Plane idéal pour les droitiers ou les gauchers.
L’angle de coupe à haute efficacité
Le lit de fer
Le lit de fer du corps HP-6FX est conçu pour accepter des fers ajustés avec précision afin que les ajustements latéraux ne soient pas nécessaires ou nécessaires.

Après d’innombrables heures et des milliers de tests, nous avons déterminé que l’angle de coupe idéal pour un fer à feuillure est de 55 degrés. Avec cet angle d’attaque idéal pris en considération, vous pouvez obtenir une coupe qui a une finition étonnante, une déchirure minimale et sans imperfections.
De plus, une fois le fer en place, cet angle de coupe est fixe, ce qui signifie que vous n’avez pas besoin de l’ajuster avant de couper.

Le fer spécialement conçu
Le fer est fait d’acier à outils trempé, ce qui fournit la dureté nécessaire pour laisser une excellente finition sur les bois durs et tendres.

Réglage du fer
La profondeur de coupe peut être ajustée par la vis mère facilement et avec précision.


La vis mère a 20 filets en 10 mm. En tournant le bouton de la vis d’un tour complet dans le sens des aiguilles d’une montre, la profondeur de coupe diminue de 0,57 mm (0,022").

Il y a cinq coupes semi-circulaires fraisées autour du bouton de la vis mère, ce qui permet des ajustements incrémentiels incroyablement petits. La rotation d’une section moletée vers l’une des coupes semi-circulaires à côté augmentera ou diminuera la profondeur de coupe de 0,05 mm (0,002 po).
Ajustement de la bouche
L’ouverture de la bouche peut être facilement ajustée en desserrant le fourre-tout avant et en faisant glisser la semelle avant au besoin.


Pour minimiser le risque de fendillement ou de déchirure du bois lors d’une coupe, vous pouvez ajuster l’ouverture de la bouche pour qu’elle soit à peine assez large pour permettre aux copeaux de s’échapper. En faisant simplement cela, vous serez en mesure de réduire les déchirures et les fissures lorsque vous travaillez des pièces avec des motifs de grain difficiles.
Patins de profondeur

Les patins de profondeur sont essentiels pour les situations où vous souhaitez restreindre la profondeur de coupe. Lorsque vous équipez le HP-6FX Mini Multi-Plane d’un ensemble de patins de profondeur, cela vous permettra de raboter avec précision de petits morceaux de bois d’épaisseur égale les uns aux autres.
Vous pourrez raboter votre stock en épaisseur jusqu’à 7/8" (22 mm) d’épaisseur avec précision et répétabilité.
Clôture à double face
Clôture à 90 degrés
Clôture à 45 degrés

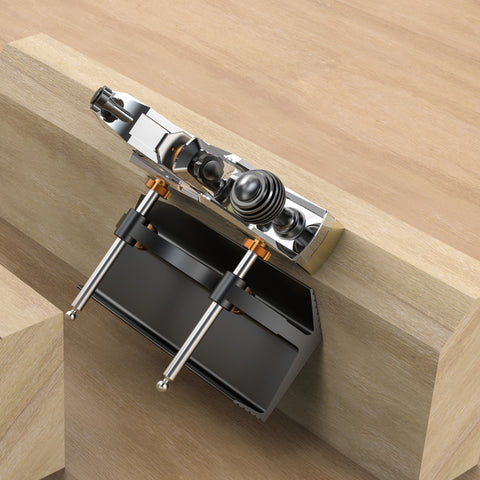

Le HP-6FX Mini Multi-Plane est doté d’un guide de guidage, qui peut augmenter les fonctionnalités de votre avion HP-6FX. En installant les deux poteaux de clôture et le guide de chaque côté du plan, vous pouvez maintenant raboter les bords carrés OU retourner le guide pour aplanir les faces à 45 degrés. Cela permet aux menuisiers de tous niveaux d’obtenir des résultats précis.
Acier inoxydable et 6061
Alliage d’aluminium avec CNC
Usinage et revêtement PVD

Le corps du plan HP-6FX et les autres composants principaux sont usinés CNC à partir d’acier inoxydable. Tous les boutons du HP-6FX sont rectifiés avec précision et recouverts de PVD pour obtenir une esthétique inégalée, se sentir bien dans les mains et offrir une résistance élevée à la corrosion. Les patins de profondeur et le guide sont usinés CNC à partir d’alliage d’aluminium. Ensuite, les patins de profondeur et la clôture sont anodisés pour fournir une excellente surface antifriction avec une dureté accrue tout en ayant l’air exquise en même temps.

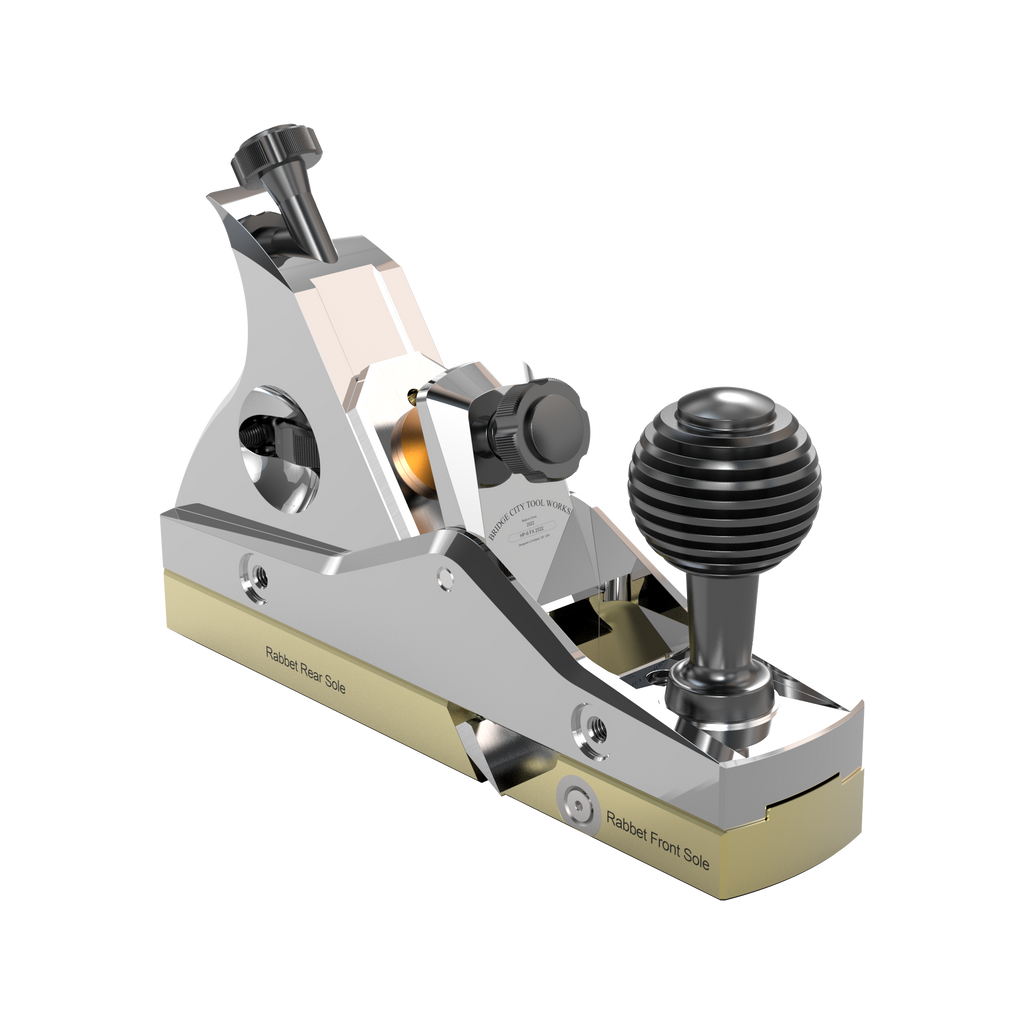

La trousse de feuillure standard
Le kit de feuillure HP-6FX vous permet de couper des feuillures, un plan de bord et un plan de chanfrein.


La semelle feuillure HP-6FX comprend une fraise d’incision en forme de D interchangeable qui dirige l’approche du fer. Cette fraise en forme de D empêche la déchirure des coins de vos coupes de feuillure! De plus, la fraise en forme de D permet de couper proprement le grain d’une feuillure. Lorsque le cutter devient émoussé, il suffit de desserrer la vis et de la tourner jusqu’à un tranchant « frais » en place. Cette fraise est positionnée des deux côtés de la semelle pour aider à marquer la pièce.


Lorsque la semelle de feuillure est fixée sans la fraise en forme de D, le HP-6FX fonctionne comme un petit plan de blocage avec un angle d’attaque de 55 degrés. Vous pouvez également utiliser le rabot comme rabot de chanfreinage en fixant le poteau de clôture et la clôture au corps du rabot. Enfin, si vous souhaitez utiliser le HP-6FX comme rabot de burin, retirez simplement la partie avant de la semelle pour permettre au rabot d’agir comme un rabot de burin.

Spécifications du HP-6FX

*Tous les kits de profilés du HP-6v2 Mini Multi-Plane (système de fixation en queue d’aronde) sont compatibles avec le corps d’avion HP-6FX.
*Tous les kits de profilés du HP-6 Mini Multi-Plane (système de fixation par vis) ne sont pas compatibles avec le corps d’avion HP-6FX.
Trousses optionnelles
En plus du kit de feuillure standard, nous avons également développé une série de kits pour le HP-6FX Mini Multi-Plane qui repoussent les limites de ses capacités. Avec ces kits optionnels, vous obtiendrez des coupes si difficiles à croire qu’elles ont été faites sans outils électriques.

La trousse de la couronne de diamètre
Avec cette trousse Dia. Crown, c’est l’outil parfait pour la fabrication de boîtes, la fabrication de jouets et d’autres projets à petite échelle où les considérations de conception sont importantes en raison de l’ampleur de votre travail.

Le kit de rainure Dado
Imaginez faire des coupes entièrement à la main dans n’importe quelle direction du grain, qui rivalisent avec n’importe quelle technique pour la qualité et la précision.

Le kit de couronne Radius
Le kit de couronne de rayon vous permet de couper des rayons d’angle exquis et parfaits sur les bois tendres et durs. En utilisant le HP-6FX Mini Multi-Plane comme plan de rayon, vous pouvez créer de superbes transitions qui nécessitent peu ou pas de ponçage du tout!

Le kit de rainure en V
Cette trousse vous permettra de faire de superbes coupes en « V » dans le bois qui peuvent être utilisées comme éléments texturaux ou décoratifs dans vos projets.
*Tous ces kits optionnels sont parfaitement compatibles avec le HP-6v2 Mini Multi-Plane (système de fixation en queue d’aronde).
*Tous ces kits optionnels ne sont PAS compatibles avec le HP-6 Mini Multi-Plane (système de fixation à vis).
« Certaines images sur cette page sont des représentations générées par ordinateur du produit et peuvent différer du produit réel. Les couleurs, les textures et d’autres détails peuvent ne pas être représentés avec précision dans les images. Veuillez vous référer à la description et aux spécifications du produit pour plus d’informations.
